钢制拖链

更新:2017-4-23 16:19:34点击:
  • 产品品牌
  • 产品型号
  • 在线订购
产品介绍


产品型号:


TL95-I-II宽300-400

TL95-III-宽300-400可加分割片
TL95-I-II宽400-500

TL95-I-II宽100-200

TL95-I-II宽200-300

TL100-III-宽50-100可加分割片

TL250-II宽500-600

TL100-III-宽100-200可加分割片

TL100-III-宽200-300可加分割片
TL95-III-宽100-200可加分割片
TL250-II宽600-700
TL100- FB -宽400-500
TL100- FB -宽100-200
TL95-III-宽400-500可加分割片
TL95-III-宽200-300可加分割片
TL100-III-宽300-400可加分割片
TL100- FB -宽50-100
TL100- FB -宽300-400
TL95-III-宽50-100可加分割片
TL95-I-II宽50-100
TL100-III-宽400-500可加分割片
TL100- FB -宽200-300


钢制拖链按支撑板形式分为整体式(打孔式)、上下分开式、框架式(隔离片式)。

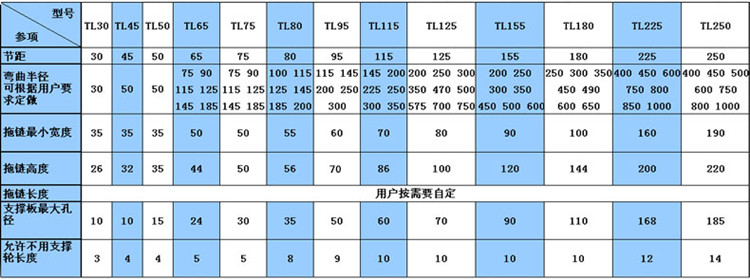

钢制拖链有TL45、TL65、TL95、TL125、TL180、TL225、TL250型,弯曲半径范围为50-800。拖链的宽度可按客户实际需求定做,钢制拖链包含三种支撑板形式:

(1)当拖链需承载较大管、缆负荷时、应选用高强度支撑板——整块式

(2)当管缆的管接头尺寸大于支撑板内腔孔径或须经常拆装、维修等时。可选用支撑板——分开式

(3)安装管缆的规格品种较多时,可选用支撑板——框架式




钢制拖链应用范围:

应用在电缆、油管、气管、水管、风管;对电缆、油管、气管、水管、风管起牵引和保护作用。


钢制拖链说明:
1.TLG和TL 型钢制拖链其使用行程最大为 40 米,适用于所有传动方式。可随意加长和缩短。此外,可通过改变销轴获得改变弯曲半径。弯曲半径要根据电缆的最大直径选择并应达到电缆直径的 10 倍,行程小的可相应选择较小的半径。

2.钢制拖链拖链的支撑板宽度为 150mm 至 800mm, 孔与孔之间的间隔量为10mm.链板的高度也就是支撑板的高度,是由电缆最大直径决定的。

3. 注意:钢制拖链属定做产品,中途制作期间无特殊情况不的取消订单。谢谢合作

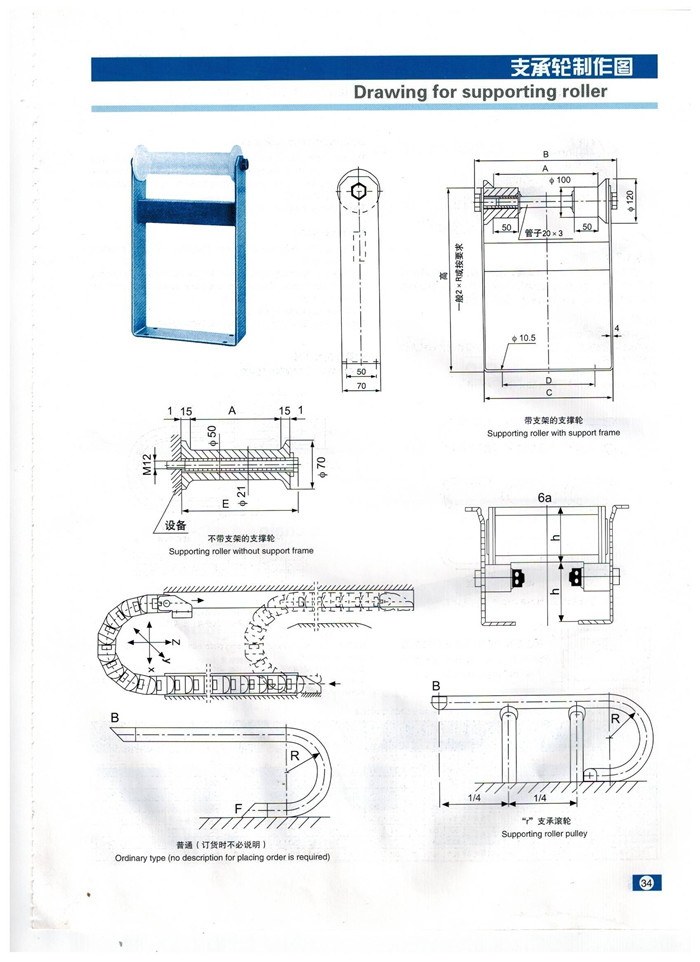

带支撑轮的钢制拖链

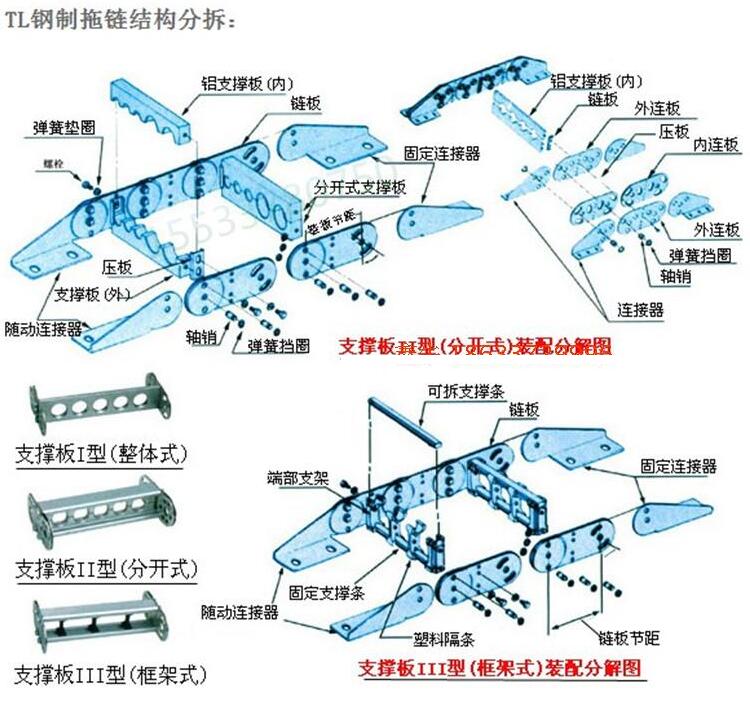

TL钢制拖链拆解后的结构名称
