一种绗缝机拖链架介绍
2015-12-27 16:27:15点击:
本发明公开了一种绗缝机拖链架,包含拖链框;拖链框中空,拖链从所述拖链框中穿过:拖链框包含上框部、下框部;上框部设置在下框部的上侧:上框部与下框部通过连接板相连接:连接板的上部和下部分别通过螺钉固定在上框部和下框部的外侧;螺钉不进入拖链框内部的空间;下框部前后两端的下侧分别设置有前固定板和后固定板:前固定板和后固定板上均设置有多个固定孔:本发明的缝机拖链架,利用拖链框的上框部和下框部的可分离设置,只需将连接板松开,并拿开上框部,即可很方便地进行拖链与拖链架的安装、拆卸或者检修;拖链框前后两端的内侧边可以设置圆角来有效地减少拖链在拖链框中传动时的磨损。
技术领域
本发明涉及一种拖链架,特别是一种便于拖链拆装、检修和更换的纸缝机拖链架,属于接卸设备部件技术领域。
背景技术
拖链已经被广泛的应用于电子仪器或机械设备等场合,用于对内置的线路和管道等起到牵引和保护作用:约缝机中的线路部分设置在拖链中,拖链通过拖链架来支撑,一般的拖链架为一个整体,拖链从拖链架中穿过,这样的拖链架不论是在安装还是拆卸拖链时,都需要将拖链架的整体与拖链配合进行,给装卸过程带来很多不便;而且不利于拖链的更换和检修。
发明内容
针对上述存在的技术问题,本发明的目的是:提出了一种便于拖链拆装、检修和更换的绪缝机拖链架。

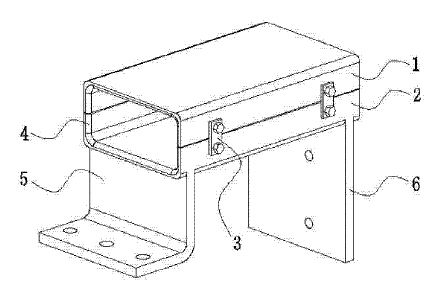

本发明的技术解决方案是这样实现的:一种绗缝机拖链架,包含拖链框;所述拖链框中空,拖链从所述拖链框中穿过;所述拖链框包含上框部、下框部;所述上框部设置在下框部的上侧;所述上框部与下框部通过连接板相连接;所述连接板的上部和下部分别通过螺钉固定在上框部和下框部的外侧:所述螺钉不进入拖链框内部的空间:所述下框部前后两端的下侧分别设置有前固定板和后固定板;所述前固定板和后固定板上均设置有多个固定孔。
本发明与现有技术相比具有下列优点:
本发明的缝机拖链架,利用拖链框的上框部和下框部的可分离设置,只需将连接板松开,并拿开上框部,即可很方便地进行拖链与拖链架的安装、拆卸或者检修:拖链框前后两端的内侧边可以设置圆角来有效地减少拖链在拖链框中传动时的磨损。
